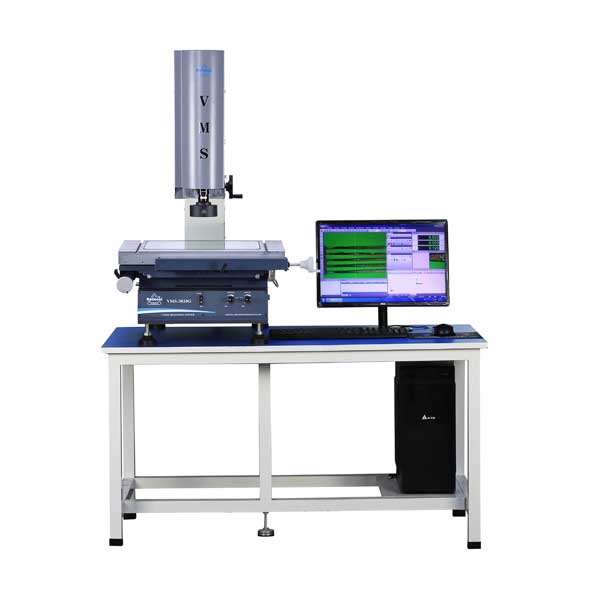

门徒影像测量仪软件操作说明

门徒影像测量仪开机,关机顺序

1:开机顺序

(1): 开启电脑的电源及显示器电源开关;

(2): 确认 X ╱Y 轴全程正常无杂物和障碍物;

(3): 系统将进入Windows 7 标准画面;

(4): 打开仪器开关(电源,光源等开关);

(5):在桌面按QMS3D图案 二下🏒，软件将自动执行QMS3D 软件;

2:关机顺序

(1): 到软件主画面作上方选档案后再点选关闭按钮 (要离开QMS3D操作软件，记得先储存量测档案。)

(2):关闭仪器开关(电源,光源等开关)

(3):在Windows7左下方点选关机

(4):关闭电脑的电源和显示器电脑🚵🏿‍♂️。 二: QMS3D 测量软件运行的必要条件

1．满足对计算机配置需求:。

软件需求👩🏽‍🚒：Windows7 32 位操作系统

硬件需求：

处理器： Intel(R) Celeron(R) CPU G550@2.60GHz

内 存🚵🏼‍♂️： 2.00GB

显卡👽： 1GB 独立显存卡

硬 盘: 500GB 转速 7200RPM

显示器: 宽屏支持 1440*900 分辨率

CD-ROM： 用于安装软件

鼠 标😨： 带有三键鼠标

键 盘🦶： 104-标准键盘

PCI 槽🤏🏽： 至少两个

USB 端口： 至少四个

COM 端口🚲： 视需求而不同

2．配置一只由本门徒提供的专用加密锁. 三:影像测量元素之前一定要像素校正,探针测量元素之前一定要探针校正.如果需要影像,探针以及激光位移器测量则需要探针与影像同步以及激光位移器与影像同步操作;

第一章 QMS3D 软件概要

QMS3D 软件是我门徒自主开发自动影像加探针和激光位移器测量应用软件🎐，可以对二维测量的坐标进行可视化分析处理和检测👨🏻‍🌾，也可以使用探针进行三维几何元素测量,也可以用激光位移器测量平面度和高度。应用于各种精密制造业，如手机组件,模具,电子,通信,机械,五金,塑料,仪表,钟表,PCB,LCD 等行业。可测量的材料包括金属,塑料,橡胶,璃,PCB,陶瓷等; 1:几何元素测量 可以测量十五种几何元素(点,直线,平面,圆,圆弧,椭圆,矩形,键槽,圆环,圆柱,圆锥,球,开曲线,闭曲线和焦面)，并且可以测量高度,也可以预置基本几何元素。

特点:

(1):根据实际测量需求可以选择接触式测量---探针测量，也可以选择非接触式测量---影像和激光位移器测量🎰。

(2):多种测量方法:智能寻边,整体采点,多段采点,鼠标采点,邻近采点,十字线采点,放大采点，对比采点,探针采点和激光采点;

2:几何元素构造

强大几何元素构造功能,可以构造二维和三维几何元素;

特点:

(1):可以构造多种元素:例如点,直线,圆,圆弧,椭圆,矩形,距离,角度,圆环,键槽,平面,圆柱,圆锥和球;

(2):多种构造方法:提取法,相交法,垂直法,平行法,相切法,对称法🥗，镜像法等;

3:坐标系统

能建立机械坐标系和工件坐标系，实现各坐标系的坐标变换👩‍🔧，能方便地实现直角坐标系与极坐标系之间的相互转换，能实现各工件坐标系的存储和使用。可以建立二维坐标,也可以建立三维坐标;

4:用户程序

不受限制的用户程序记录♓️、编辑➰、保存、呼出功能。QMS3D 用户程序可以记录🧑🏼‍🏫、

编辑所有的用户动作，实现复制测量，大幅提高测量效率👩🏽‍🦳。

简易的用户程序教导方式，可复制教导步骤，强大的视觉化编辑功能🌳，方便批量检测。QMS3D 使用教导程序方式记录用户程序✍🏿。用户在第一次测量工件时，系统自动记录工件测量的用户程序，记录的用户程序能被保存到电脑以便再次打开重新运行♤。

5: 自动对焦

全自动对焦功能。无需用户参与的自动对焦功能保证机器能自动准确地找到焦点位置🧘🏻，极大地避免了传统手工对焦方式带来的误差，提高了测量精度和测量效率。可以自由选择对焦方式🌩：大区对焦、小区对焦✫🤲。 6: 自动变倍 自动变倍镜头自动调整到指定倍率，自动呼出相应倍率下像素校正数据🧑🏻‍🤝‍🧑🏻。

7: 图形功能

有完善的图形处理和显示功能（缩放、平移🚶🏻‍♂️、视窗显示、局部放大、全屏显示）🧊，使测量结果更加形象、直观🦹🏼‍♂️💆🏻，便于用户操作。

8: 标注功能

能直接在绘图区及影像区的元素图形上标注角度🚵🏼、距离、X 方向距离🙎🏼🎰、Y 方向距离👩🏻‍⚕️、圆（弧）半径、圆（弧）直径、弧长，使用户一目了然🧑‍🔧。

9: 误差补偿

软件带有系统误差和镜头中心补偿功能。目前可对坐标定位系统误差和垂直度系统误差进行补偿。对坐标定位系统误差的补偿，有“线性补偿”和“区段补偿”两种方法可供选用🤾🏽‍♀️。镜头中心补偿是在不同倍率下进行进行镜头中心偏移补偿;

10: 公差：

完善的尺寸公差计算能力🎵👃🏼。符合国标的形位公差计算能力，以图表描述直线的直线度📞，圆、弧的真圆度，平面的平面度🦙。位置公差计算包含位置度、平行度🛎、垂直度、倾斜度、同心度🏄、同轴度以及对称度🧕🏻🤦🏽‍♂️。

11: 报表功能

测量数据可以导出到默认 Excel、自定义 Excel、Word👩‍👩‍👦、SPC 等。

12:探针管理系统

探针管理系统包括标准器创建,探针校正,探针管理操作以及探针系统管理功能;

13:激光位移器测量

激光位移器可以测量平面度和高度等功能;

14:传感器同步

传感器同步包括:探针与影像同步以及激光位移器与影像同步;

15: 语言转换

现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。
