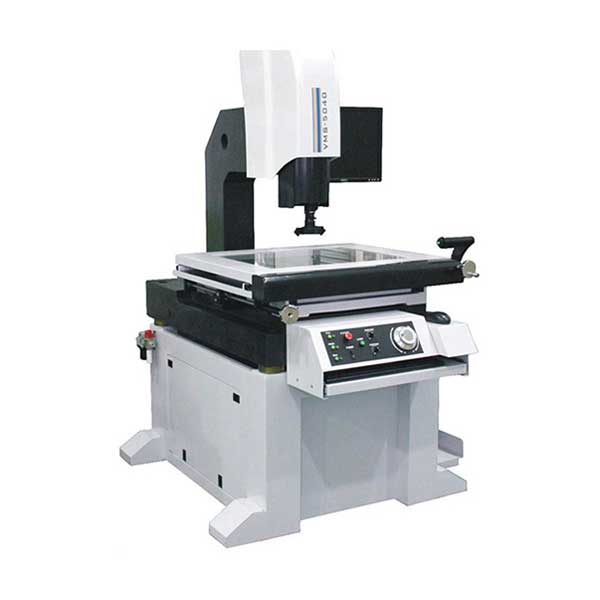

门徒影像测量仪没法捕捉图像的故障分析与处理方法

门徒影像测量仪在正常使用中有两种故障会导致仪器无法正常使用🌅。一是没有图像👰‍♂️，二是没有数据👽。这两种故障很多情况下并非仪器硬件出故障⛸。而是仪器的设置出了问题，门徒认真分析👼🏿🧑🏿，耐心处理🔶🚵🏻‍♀️，一般能自己解决。

现在来分析一下没有图像的故障：

分析：

出现没有图像的情况一般就表明成像系统某一个环节有问题。成像系统由哪几部分组成呢🤹🏽？变焦镜头、CCD，CCD电源👷🏿‍♀️🧔🏼，视频线，影像卡，影像卡驱动。当出现没有图像时，门徒一般要针对这条通路一一检查，比如视频线是否插好📙🤦🏽。仪器是否有电源等等👰🏻‍♂️。

经过这一番分析🗼，大体的故障部分就找到啦🚬，但CCD部分是不能由客户自行处理的🤷🏿。因为会涉及到镜头的调试和CCD的设置。客户可对视频线，视频卡等外在部件进行常态检查。多数情况问题就出在这些地方。

故障处理🙆🏻‍♂️🧑🏽‍🍳：

门徒先检查视频线是否没有插好；用万用表检查是否线路中间有断路🙈；检查视频卡是否有插牢固。在气温变化大的季节PCI插口容易接触不良👷🏿‍♂️。一般重新插一下视频卡就可以解决问题啦🧥👸🏽。

注意：

门徒在处理门徒影像测量仪没有图像的问题时，客户自己解决问题时不要拆机自己维修👵🏻，以免使故障扩大🛂，增加维修成本。如果自己解决不了时🪙，可以请专业的维修人员进行请教或请维修人员上门维修。
