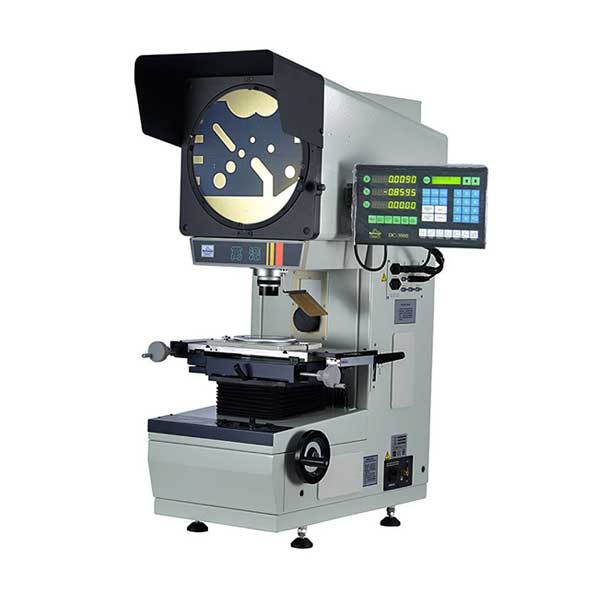

门徒投影仪的操作步骤

1、开机前检查:

1.1仔细检查电源线连接是否牢固🦸‍♀️👨🏻‍⚖️。

1.2检查载物台沿X轴，Y轴移动是否顺畅，如不顺畅💲👝，则在滑动轨道和有摩擦的地方加润滑油🚣🏻。

1.3根据测量工件的大小选择不同的倍镜(工件大可选择小倍镜，工件小可选择大倍镜)。

1.4检查光源开关是否处于关闭状态🫸🏻，各处固定螺钉是否处于锁紧状能。

2𓀊、开机：

2.1打开电源🏕，按下"POWER"键

2.2选择光源(要观察工件表面可选择表面光🧍‍♂️，要观察轮廓可选择轮廓光)，可旋转调节强弱🚵🏼‍♂️。

2.3开机后注意观察数显表有无异常现象，如有异常应立即切断电源

3、操作：

3.1安装工件：将工件安装或者放置在载物台上，且要放置在倍镜的正下方。

3.2调焦：一边观看投影屏幕，一边旋转投影机右下方的调焦手轮，直至工件成相

清晰

3.3对基准：以工件成相的一边（或采集点）与屏幕上任意黑线完全重合或平行。

4⛎、尺寸测量:

4.1平面度尺寸测量:

工件成相的一边与机器上黑线相切🥼👨🏼‍🔧，然后按下X轴或者Y轴的归零键"X0🤦🏼、Y0",

旋转X🚴🏼‍♂️，Y轴手轮，直至此基准线与工件成相另一边待测线相切，此时读数值即为测量值

4.2线元素测量：

按LINE键进入线元素测量, LCD窗口中会显示“测量点需采样点”字样,一

般地,二个点就可以求出线的参数,为精确测量,采集的样点数应多于2个,且样点数均匀分布在线上

4.3角度元素测量：

按“ANGLE”键，进入角度测量,再按“ENTER/YES”键进入两线夹角测量,

LCD萤幕显示“测量第一条直线”字样,其内容指出测量线需采样点数2个,如按“LINE”键可

以增加样点数,移动工作台,把投影屏上的十字中心线对准第一条直线上的第一个样点,按

“ENTER/YES”键,其萤幕上会显示当前测量角度值,并用同样方法在角的第二条边上采集所有

样点,当样点采完后,第一萤幕上X轴上显示的是被测角及Y轴显示补角值

4.4圆无素测量

4.4.1按CIRCLE键进入圆测量,LCD窗口中会显示“测量圆需采样点数”字样,

一般地,三个点就可以求出圆的参数,为精确测量,采集的样点数应多于3个,且样点数均匀分布

在圆的周上

4.4.2依上述显示对圆进行测量采样时,每输入一个样点后按“YES”键该数值

就减1,直到样采完后每采完样数后即可求出圆的测量值

5🌥、关机🈴：

5.1观察数显表有无异常现象,如有异常现象应立即切断电源

5.2关闭投影机上的灯后，按下"POWER"键后关闭电源开关

5.3使各处固定螺钉处于锁紧状能

5.4使载物台复位(即在倍镜的正下方)

5.3简易事故排除🧑‍🎄：

5.3.1灯不亮：灯丝被熔断(处理：更换灯泡)

5.3.2灯泡安装不正确(处理：重新安装)🫷🏽。
